Воздушная завеса Windbox M,G
WINDBOX EMPOTRABLE - компактная и надёжная воздушная завеса из нашего стандартного ассортимента с классическим дизайном, предназначенная для установки видимое положение в подвесные потолки. Это модель воздушной завесы, подходящая для всех типов коммерческих и промышленных дверей.
Благодаря использованию различного оборудования воздушная завеса WINDBOX имеет до девяти разных конфигураций установки и не требующую обслуживания воздухозаборную решетку, окраску которой можно выбирать из широкого диапазона доступных цветов.
- Самонесущая конструкция корпуса изготовлена из гальванизированной стальной пластины, покрыта структурным эпокси-полиэфирным белым покрытием RAL9016, в соответствии со стандартом.По желанию клиента возможно использование других цветов или нержавеющей стали.
- Микроперфорированная входная решетка с функциями фильтра, не требует интенсивного технического обслуживания.Не требует использования предфильтра.
- Анодированные алюминиевые выпускные лопасти аэродинамической формы, настраиваемые в пределах от 0 до 15º с каждой стороны.
- Малошумные центробежные вентиляторы двухстороннего всасывания приводимые в действие мотором с внешним ротором. 5 скоростей. EC модели укомплектованы вентиляторами с очень низким коэффициентом потребления.
- Тип “P” с водяным теплообменником.Тип “E” с электрическими экранированными элементами, тремя режимами и встроенной регулировкой.Тип “A” без нагрева, только вентилирование.Теплообменник DX (по желанию).
- В комплекте пульт для быстрого подключения, 7-метровый RJ45 кабель и инфракрасный пульт дистанционного управления. По желанию: пульт Clever (программируемый, автоматический, умный, экономичный, Modbus RTU для BMS…)
Модель Номинальный Воздушный Поток
m³/hРекомендуемая Высота Установки
mM 1000 A 1800 2,5-3,5 M 1500 A 2700 2,5-3,5 M 2000 A 3600 2,5-3,5 M 2500 A 4500 2,5-3,5 M 3000 A 5400 2,5-3,5 ECM 1000 A 1840 2,5-3,8 ECM 1500 A 2760 2,5-3,8 ECM 2000 A 3680 2,5-3,8 ECM 2500 A 4600 2,5-3,8 ECM 3000 A 5520 2,5-3,8 G 1000 A 2400 3-4 G 1500 A 3200 3-4 G 2000 A 4800 3-4 G 2500 A 5600 3-4 G 3000 A 6400 3-4 ECG 1000 A 2700 3-4,2 ECG 1500 A 3600 3-4,2 ECG 2000 A 5400 3-4,2 ECG 2500 A 6300 3-4,2 ECG 3000 A 7200 3-4,2 Модель Номинальный Воздушный Поток
m³/hМощность Электронагрева 400Вx3
kWРекомендуемая Высота Установки
mM 1000 E 1800 3/6/9 2,5-3,5 M 1500 E 2700 4/8/12 2,5-3,5 M 2000 E 3600 6/12/18 2,5-3,5 M 2500 E 4500 6/12/18 2,5-3,5 M 3000 E 5400 8/16/24 2,5-3,5 ECM 1000 E 1840 3/6/9 2,5-3,8 ECM 1500 E 2760 4/8/12 2,5-3,8 ECM 2000 E 3680 6/12/18 2,5-3,8 ECM 2500 E 4600 6/12/18 2,5-3,8 ECM 3000 E 5520 8/16/24 2,5-3,8 G 1000 E 2400 5/10/15 3-4 G 1500 E 3200 7,5/15/22,5 3-4 G 2000 E 4800 10/20/30 3-4 G 2500 E 5600 10/20/30 3-4 G 3000 E 6400 10/20/30 3-4 ECG 1000 E 2700 5/10/15 3-4,2 ECG 1500 E 3600 7,5/15/22,5 3-4,2 ECG 2000 E 5400 10/20/30 3-4,2 ECG 2500 E 6300 10/20/30 3-4,2 ECG 3000 E 7200 10/20/30 3-4,2 Модель Номинальный Воздушный Поток
m³/hНагревательная Способность 80/60ºC
kWНагревательная Способность 60/40ºC
kWНагревательная Способность 50/40ºC
kWРекомендуемая Высота Установки
mM 1000 P64 1660 - 8,56 - 2,5-3,5 M 1000 P54 1660 - - 8,52 2,5-3,5 M 1000 P86 1660 9,17 - - 2,5-3,5 M 1500 P64 2490 - 13,69 - 2,5-3,5 M 1500 P54 2490 - - 14,34 2,5-3,5 M 1500 P86 2490 14,26 - - 2,5-3,5 M 2000 P64 3320 - 18,26 - 2,5-3,5 M 2000 P54 3320 - - 18,65 2,5-3,5 M 2000 P86 3320 20,65 - - 2,5-3,5 M 2500 P64 4150 - 22,12 - 2,5-3,5 M 2500 P54 4150 - - 24,32 2,5-3,5 M 2500 P86 4150 26,92 - - 2,5-3,5 M 3000 P64 4980 - 28,37 - 2,5-3,5 M 3000 P54 4980 - - 29,77 2,5-3,5 M 3000 P86 4980 33,24 - - 2,5-3,5 ECM 1000 P64 1720 - 8,77 - 2,5-3,8 ECM 1000 P54 1720 - - 8,74 2,5-3,8 ECM 1000 P86 1720 9,38 - - 2,5-3,8 ECM 1500 P64 2580 - 14,02 - 2,5-3,8 ECM 1500 P54 2580 - - 14,71 2,5-3,8 ECM 1500 P86 2580 14,58 - - 2,5-3,8 ECM 2000 P64 3440 - 18,7 - 2,5-3,8 ECM 2000 P54 3440 - - 19,13 2,5-3,8 ECM 2000 P86 3440 21,12 - - 2,5-3,8 ECM 2500 P64 4300 - 23,33 - 2,5-3,8 ECM 2500 P54 4300 - - 24,95 2,5-3,8 ECM 2500 P86 4300 27,53 - - 2,5-3,8 ECM 3000 P64 5160 - 29,05 - 2,5-3,8 ECM 3000 P54 5160 - - 30,54 2,5-3,8 ECM 3000 P86 5160 40 - - 2,5-3,8 G 1000 P64 2250 - 10,42 - 3-4 G 1000 P54 2250 - - 10,56 3-4 G 1000 P86 2250 11,04 - - 3-4 G 1500 P64 3000 - 15,47 - 3-4 G 1500 P54 3000 - - 16,37 3-4 G 1500 P86 3000 16,02 - - 3-4 G 2000 P64 4500 - 22,29 - 3-4 G 2000 P54 4500 - - 23,15 3-4 G 2000 P86 4500 24,92 - - 3-4 G 2500 P64 5250 - 26,61 - 3-4 G 2500 P54 5250 - - 28,76 3-4 G 2500 P86 5250 31,16 - - 3-4 G 3000 P64 6000 - 32,1 - 3-4 G 3000 P54 6000 - - 34,03 3-4 G 3000 P86 6000 37,35 - - 3-4 ECG 1000 P64 2550 - 11,27 - 3-4,2 ECG 1000 P54 2550 - - 11,5 3-4,2 ECG 1000 P86 2550 11,89 - - 3-4,2 ECG 1500 P64 3400 - 16,77 - 3-4,2 ECG 1500 P54 3400 - - 17,86 3-4,2 ECG 1500 P86 3400 17,29 - - 3-4,2 ECG 2000 P64 5100 - 24,14 - 3-4,2 ECG 2000 P54 5100 - - 25,24 3-4,2 ECG 2000 P86 5100 26,86 - - 3-4,2 ECG 2500 P64 5950 - 28,84 - 3-4,2 ECG 2500 P54 5950 - - 31,38 3-4,2 ECG 2500 P86 5950 33,63 - - 3-4,2 ECG 3000 P64 6800 - 34,81 - 3-4,2 ECG 3000 P54 6800 - - 37,16 3-4,2 ECG 3000 P86 6800 40,34 - - 3-4,2 Модель Номинальный Воздушный Поток
m³/hРекомендуемая Высота Установки
mECM 1000 A 1840 2,5-3,8 ECM 1500 A 2760 2,5-3,8 ECM 2000 A 3680 2,5-3,8 ECM 2500 A 4600 2,5-3,8 ECM 3000 A 5520 2,5-3,8 ECG 1000 A 2700 3-4,2 ECG 1500 A 3600 3-4,2 ECG 2000 A 5400 3-4,2 ECG 2500 A 6300 3-4,2 ECG 3000 A 7200 3-4,2 Модель Номинальный Воздушный Поток
m³/hМощность Электронагрева 400Вx3
kWРекомендуемая Высота Установки
mECM 1000 E 1840 3/6/9 2,5-3,8 ECM 1500 E 2760 4/8/12 2,5-3,8 ECM 2000 E 3680 6/12/18 2,5-3,8 ECM 2500 E 4600 6/12/18 2,5-3,8 ECM 3000 E 5520 8/16/24 2,5-3,8 ECG 1000 E 2700 5/10/15 3-4,2 ECG 1500 E 3600 7,5/15/22,5 3-4,2 ECG 2000 E 5400 10/20/30 3-4,2 ECG 2500 E 6300 10/20/30 3-4,2 ECG 3000 E 7200 10/20/30 3-4,2 Модель Номинальный Воздушный Поток
m³/hНагревательная Способность 80/60ºC
kWНагревательная Способность 60/40ºC
kWНагревательная Способность 50/40ºC
kWРекомендуемая Высота Установки
mECM 1000 P64 1720 - 8,77 - 2,5-3,8 ECM 1000 P54 1720 - - 8,74 2,5-3,8 ECM 1000 P86 1720 9,38 - - 2,5-3,8 ECM 1500 P64 2580 - 14,02 - 2,5-3,8 ECM 1500 P54 2580 - - 14,71 2,5-3,8 ECM 1500 P86 2580 14,58 - - 2,5-3,8 ECM 2000 P64 3440 - 18,7 - 2,5-3,8 ECM 2000 P54 3440 - - 19,13 2,5-3,8 ECM 2000 P86 3440 21,12 - - 2,5-3,8 ECM 2500 P64 4300 - 23,33 - 2,5-3,8 ECM 2500 P54 4300 - - 24,95 2,5-3,8 ECM 2500 P86 4300 27,53 - - 2,5-3,8 ECM 3000 P64 5160 - 29,05 - 2,5-3,8 ECM 3000 P54 5160 - - 30,54 2,5-3,8 ECM 3000 P86 5160 40 - - 2,5-3,8 ECG 1000 P64 2550 - 11,27 - 3-4,2 ECG 1000 P54 2550 - - 11,5 3-4,2 ECG 1000 P86 2550 11,89 - - 3-4,2 ECG 1500 P64 3400 - 16,77 - 3-4,2 ECG 1500 P54 3400 - - 17,86 3-4,2 ECG 1500 P86 3400 17,29 - - 3-4,2 ECG 2000 P64 5100 - 24,14 - 3-4,2 ECG 2000 P54 5100 - - 25,24 3-4,2 ECG 2000 P86 5100 26,86 - - 3-4,2 ECG 2500 P64 5950 - 28,84 - 3-4,2 ECG 2500 P54 5950 - - 31,38 3-4,2 ECG 2500 P86 5950 33,63 - - 3-4,2 ECG 3000 P64 6800 - 34,81 - 3-4,2 ECG 3000 P54 6800 - - 37,16 3-4,2 ECG 3000 P86 6800 40,34 - - 3-4,2
 - Spain - Vic/03 [FF].JPG "Windbox M,G - - Shop - Raquel Sala (Carrer de Manlleu) - Spain - Vic-03 .JPG")

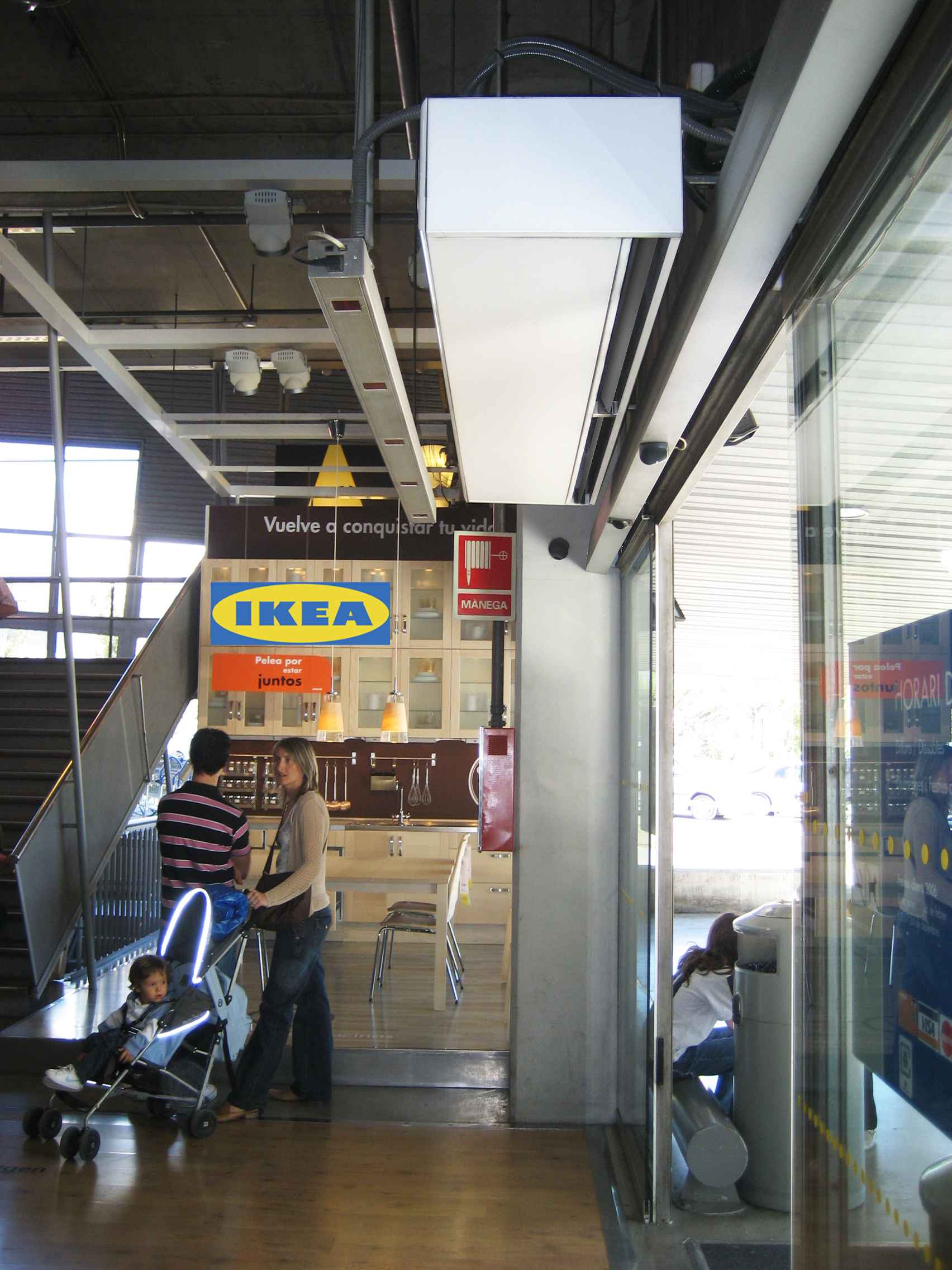

 - Spain - Vic/05 [FF].JPG "Windbox M,G - - Shop - Raquel Sala (Carrer de Manlleu) - Spain - Vic-05 .JPG")
 - Netherlands - Amsterdam/02 [FF].JPG "Windbox M,G - Visible Surface - Chain Store - T Mobile (Kalverstraat) - Netherlands - Amsterdam-02 .JPG")
 - Netherlands - Amsterdam/03 [FF].jpg "Windbox M,G - Multiple, Color yellow, Visible Surface - Chain Shoes - JD Sports (Bijlmerdreef) - Netherlands - Amsterdam-03 .jpg")
Установка в подвесное положение
Установка во внутреннюю поверхность потолка
ID + OD
Скрытый монтаж в подвесном потолке
